摘要：了解环氧树脂AB胶的研究进展，通过对水晶滴胶植物标本的制作、水晶滴胶昆虫标本的制作的研究，总结出水晶滴胶标本制作方法。
关键词：水晶滴胶;植物标本;昆虫标本;制作方法
环氧树脂是一种从液态到粘稠态、 固态多种形态的物质，属于热固性树脂 。环氧树脂吸湿性好 、热膨胀系数小 、耐化学腐蚀。随着科技的发展，制作标本的方法有很多，如干制标本、浸制标本、剥制标本、骨骼标本等，每种方法都有优点与缺点。其中用环氧树脂AB胶制作的标本具有透明度高、无污染、保存时间久和成本低廉等优点。本实验对环氧树脂AB胶制作植物、昆虫标本技术尽心研究，为植物标本之多方法提供参考。
1.材料与方法
材料与试剂
扇金龟、红娘虫、水蜻蜓、大竹象、葬甲虫等昆虫、紫荆叶、柏树叶、银杏叶、七里香叶、枫叶、苎麻叶、乌蕨等植物、水晶滴胶AB胶(淘宝购买)、模具、电子秤、量筒、烧杯等。
1.1 方法
1.1.1 材料的干燥：之所以在滴胶包埋前除去材料的水分，是因为滴胶固化时会放出大量的热，如果材料含有水分，就会产生大量气泡，使材料变色，影响最终产品的质量。
(1)叶的干燥：按照常规蜡叶标本的制作方法操作
(2)花的干燥：在密闭的容器中，将花埋入过 80 目、干燥的氧化铝粉或者变色硅胶中，同时，花要全部被包埋，放置3-5天，直至花完全干燥。
相关知识推荐：论文发表时间需要多久
昆虫的干燥：将小本放进玻璃干燥缸里，倒进一定量的硅胶，盖上玻璃缸盖，缸盖之间，用凡士林密封。两个小时内，湿度不能降调30%，就要更换干燥剂。不能等硅胶变颜色再换。变色硅胶越多越好，能够缩短干燥时间。如果硅胶吸水能力变差，要及时拿回来干燥再用。
1.1.2 环氧树脂 AB 胶的配制
用天平称取一定量的A胶，置于 60℃烘箱中加热10 min左右，至气泡完全消失后取出。在天平上称取一定量的B胶，将 AB 胶按质量比 3 : 1混合，用玻璃棒搅拌大约 15 min，静置数分钟，直至气泡完全消失。
1.1.3 标本的包埋
制作标本的流程如下：
配制AB胶 → 灌模具的1/3 → 静等混合胶粘稠 → 放标本 → 浇灌 → 静等凝固 → 初成品 → 打磨 → 成品。
2.实验结果分析
2.1植物标本的制作

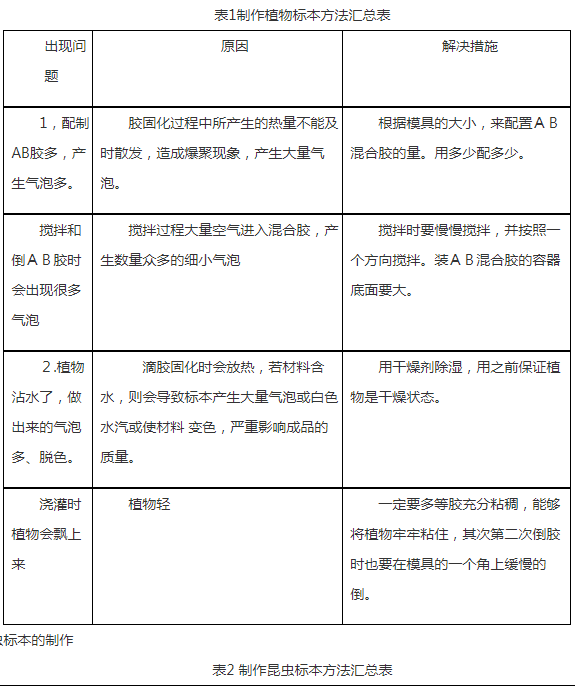

通过制作标本的流程，得到了植物标本，但过程中出现了很多问题，具体见表1.
根据表1和表2，总结出了用水晶滴胶制作动植物标本时的注意点，在操作过程中，发现消除气泡是最大的难题，针对这个难题，想出了很多办法。
2.3 提高质量的方法
2.3.1植物和昆虫的准备，一定要干燥的不能有水，如果觉得潮，就放在装有干燥剂的杯子里。
2.3.2配制A胶和B胶的混合液：在配制混合液之前，可先取出一定量的A胶，将A胶进行加热消除气泡，之后严格按照3：1的比例进行配制混合胶，之后将AB混合胶用底容量大的仪器装，加速消泡，之后用玻璃棒按照一定方向慢慢的搅拌，搅拌务必使A、B胶充分混匀，若用肉眼看上去还有很多丝状物，则需耐心搅拌至完全透明。胶水混合不均匀或分次包埋，固化后会出现龟壳纹或分层现象，或固化不完全导致胶面发黏，影响标本质量。充分混合后待气泡完全消除，大约10分钟。
2.3.3浇灌：第一次浇灌时，在模具的一角缓缓地倒入AB混合胶，到快了会产生气泡的，AB胶的量为模具的三分之一。静等一个半小时之后，将你要制作的动植物轻轻地放在模具里，让动植物粘连在胶上，最后倒AB胶灌满模具。等完全凝固，夏天凝固时间短，但在凝固之前也要定期查看是否有气泡，有气泡的话用牙签戳破。
2.3.4 禁止碰水：制作过程中，所有和水晶胶接触的容器具务必干爽、清洁、 无尘，严禁接触水。任何一个环节碰到水都会导致水晶胶固化后透明度降低，出现波纹、水纹以及麻点等不良现象，甚至出现浑浊、变白的现象，影响标本质量。
3.结论
本文利用环氧树脂制作植物、昆虫的标本的技术进行了实践研究，结果表明，利用环氧树脂制作出的标本透明度高、动植物的结构清晰明了，同时，能够长时间保将动、植物体原有的形态和颜色，能够为教学与科研使用。相比传统的标本制作方法，环氧树脂 AB胶制作出的标本操作简便、绿色环保、低成本、透明度高等优点，具有广阔的应用前景。——论文作者：李晶
转载请注明来自：http://www.lunwencheng.com/lunwen/nye/17913.html
