架空地线防振锤防护鸟刺在防鸟害工作中的应用

来源:核心论文发表 所属分类:电子论文 点击:次 时间:2020-07-18 15:25

  摘要:鸟类栖息在输电线路架空地线防振锤处,排便造成跳闸故障的新问题,现有防鸟措施无法在输电线路架空地线防振锤处安装,无法进行鸟害防控,需找到新的防控对策。对此问题进行了深入分析,改变思路,研发了专用的“架空地线防振锤防护鸟刺”,经应用鸟害防控效果良好,彻底解决了输电线路杆塔架空地线防振锤处落鸟的无法防控问题。

架空地线防振锤防护鸟刺在防鸟害工作中的应用

  关键词:输电线路 架空地线 防鸟刺 防振锤

  0、引言

  一直以来,输电线路的安全运行受到鸟类的威胁,尤其是在人烟稀少的野外,输电线路成为鸟类栖息的优选场所,鸟类活动对电力线路的安全运行存在严重威胁,近年来鸟害事故呈逐年上升趋势。为防止鸟害故障的发生,目前,多数线路采用在杆塔顶部加装防鸟刺、防鸟挡板等来防止鸟类降落栖息,起到了很好的防控效果,但近年来,鸟类因水源地、觅食地附近线路杆塔装满防鸟刺,鸟类逐渐转移到杆塔架空地线防振锤处降落栖息(见图1、图2、图3、图4)。鸟类栖息在架空地线防振锤处,体型较大的鸟类起飞排便时,有时会导致下方的带电导线对杆塔部件的空气间隙缩短从而放电跳闸。

  1、目前工作中存在的问题

  鸟类栖息在架空地线防振锤处,尤其是体型较大的鸟类落在架空地线防振锤上栖息,其起飞排便时,粪便多且量大,粪便呈连续柱状由栖息处附近呈自由落体的下落过程中,会导致下方的带电导线对杆塔部件的空气间隙缩短,造成电气距离不足从而放电跳闸。分以下两类:一是特殊杆塔,如干字型耐张杆塔中相导线的引流线位于内角侧架空地线的垂直正下方,当鸟类栖息在杆塔内角侧架空地线上,尤其是体型较大的鸟类落在架空地线防振锤上栖息,其起飞排便时,导致架空地线对中相引流线的空气间隙缩短,造成电气距离不足从而放电跳闸,红线处为放电通道(见图5)。二是直线杆塔(主要是110kV同塔并架线路),当鸟类栖息在杆塔架空地线防振锤上,其起飞排便时,受风力等影响,粪便下落通道会导致下方的带电导线对杆塔部件的空气间隙缩短,造成电气距离不足从而放电跳闸,红线处为放电通道(见图6)。

  由于受架空地线防振锤处位置形状等影响,现有的防鸟刺类产品无法直接安装在该处上,因此,当鸟类在架空地线防振锤附近降落栖息仍有可能诱发鸟闪跳闸等停电故障,影响线路的安全运行。

  2、制定及改进安全措施

  如何做好输电线路架空地线防振锤处的鸟害防控工作,防止鸟类在架空地线防振锤附近栖息,减少鸟害跳闸率,保障设备安全稳定运行是我们实际工作中遇到的难题,为此我们进行了如下技术创新工作。

  思路是研制一种防振锤防护鸟刺,结构简单合理,使用方便,通过固定装置将鸟刺固定在架空地线防振锤上,防止鸟类在该处附近落脚栖息,以达到独立安装于架空地线上、拆装方便、节约维修成本的目的。

  3、防振锤防护鸟刺的研制

  3.1 研究与探讨

  防振锤防护鸟刺技术方案包括支撑板、固设于支撑板上方的鸟刺固定件、固设于鸟刺固定件上的鸟刺本体和固设于支撑板下方的防振锤组件,支撑板的两端可拆卸的设有架空地线固定件和可拆卸的设于架空地线固定件上用于卡接架空地线的连接件;防振锤组件包括可拆卸的设于支撑板中间的防振锤固定件和可拆卸的设于防振锤固定件上的防振锤;鸟刺固定件包括可拆卸的设于支撑板上的固定座和可拆卸的设于固定座上的固定杆。

  3.2 防振锤防护鸟刺结构图

  从图7至图10所示可知,本装置包括支撑板1、固设于支撑板1上方的鸟刺固定件2、固设于鸟刺固定件2上的鸟刺本体3和固设于支撑板1下方的防振锤组件4,鸟刺固定件2设有三个,且都固设有鸟刺本体3,鸟刺本体3呈放射状,三个鸟刺固定件2分别位于支撑板1的两端和中间,鸟刺固定件2包括固定座21和可拆卸的设于固定座21上的固定杆22,固定杆22的一端设有外螺纹,一端固设有鸟刺本体3,固定座21一端可拆卸的固设于支撑板1上,一端设有与固定杆22配合的内螺纹,固定杆22通过螺纹连接到固定座21上后,固定杆22与固定座21连接的部位设有螺母,对其进行再次紧固,防止固定杆22与固定座21脱离。

  支撑板1的两端可拆卸的设有架空地线固定件5和可拆卸的设于架空地线固定件5上用于卡接架空地线的连接件6,连接件6为U型卡箍。

  防振锤组件4包括可拆卸的设于支撑板1中间的防振锤固定件42和可拆卸的设于防振锤固定件42上的防振锤41,防振锤固定件42为两个相互垂直且固设到一起的板条,防振锤固定件42的一个板条可拆卸的设于支撑板1的下方,另一个板条上设有用于和防振锤41连接的长孔。支撑板1、固定座21、导线固定板、防振锤固定件42上设有相互对应的安装孔,且通过螺栓将架空地线固定板、两端的固定座21固定到支撑板1的两端,通过螺栓将中间的固定座21、防振锤固定件42固定到支撑板1的中间。

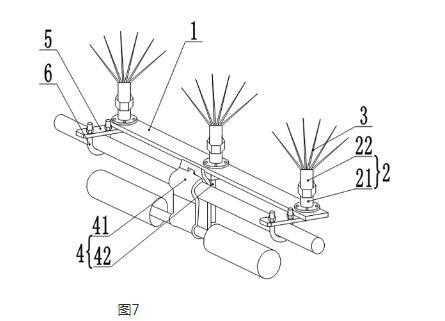

  防振锤防护鸟刺立体结构示意图见图7。

  固定座的立体结构示意图见图8。

  固定杆的剖面结构示意图见图9。

  防振锤固定件的立体结构示意图见图10。

  图中:1-支撑板, 2-鸟刺固定件, 21-固定座,22-固定杆, 3-鸟刺本体, 4-防振锤组件,41-防振锤,42-防振锤固定件,5-导线固定件,6-连接件。

  3.3 防振锤防护鸟刺的应用

  本装置使用时,将架空地线放在架空地线固定件5的下端,通过U型卡箍将架空地线固定到架空地线固定件5的下方,固定处架空地线缠绕铝包带,防止磨损,保护架空地线。再将防振锤41固定到架空地线上,防振锤固定件42设有长孔的板条与防振锤41通过螺栓连接到一起,实现鸟刺本体3的固定。(见图11、图12)

  相关知识推荐:哪种期刊适合电力工人发表论文

  4、结论

  防振锤防护鸟刺已取得国家实用新型专利。本装置采用分体结构设计,各个部件可拆卸连接,拆装方便,便于携带及存放,同时具有结构简单、安装方便的特点,可独立安装于架空地线上,节约维修成本,解决了输电线路架空地线防振锤处无法安装防鸟刺的问题,消除了线路运行隐患。

  该装置通过设计、制造、试用、使用均达到了预期的效果,圆满地解决了输电线路防鸟工作中的难题,为新鸟害问题提供了安全有效的防控方法。——论文作者:王月杰、王立生、郭建勋、李站东
